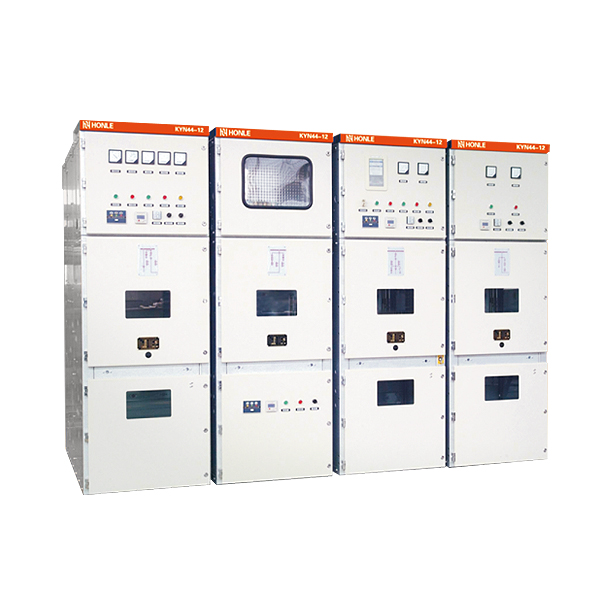

高壓開關柜KYN44-12型戶內交流金屬鎧裝中置移開式開關設備
  • 產品概述
  • 適用范圍
  • 型號規格
  • 技術指標
   KYN44-12戶內交流金屬鎧裝中置移開式開關設備系3.6～12千伏三相交流50Hz、用于接受和分配電能的單母線分段的輸配電控制裝置。主要用于發電廠、變電所送電、工礦企事業單位配電及電業系統的二次變電所的受電、送電及大型高壓電動機起動等。實行控制、保護、監測之用。
● 全面兼容KYN28A-12、GZS等多種開關設備的技術性能和方案。
● 更多的機械聯鎖保護操作特性。
● 齊全的機械聯鎖保護操作特性。
●  多種真空斷路器的配置。
● Westing house公司w-vac真空斷路器。
● ABB公司VD4真空斷路器。
● SIEMENS公司3AH5真空斷路器。
● MITSUBISHI公司10-VPR真空斷路器。
● GE公司ZN28GE，VB2真空斷路器。
● Merlin Gerin公司EV12真空斷路器。
● 森源電器公司VS1真空斷路器。
● 各種國產VS1、ZN28、ZN63、ZN...真空斷路器。
● 采用進口及國產微電腦監測和遙控器，或機電式繼電保護及儀表監測。

● 豪華進口型、普及型、經濟型任意選擇。

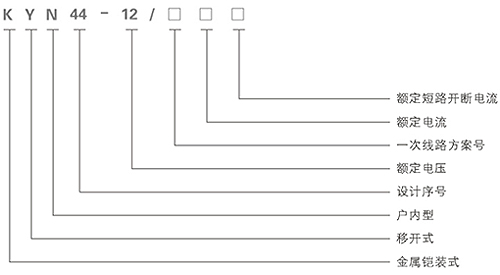

型號含義


開關柜外形尺寸（mm）
 斷路器型號  W-VAC   VPR  3AH5  VD4、VS1、ZN28、ZN63
 高H  2300  2300  2300  2300
 寬W  ≤1250A＞1600-3150A  700
  800 		 800
  1000 		 800
  1000 		 800
  1000
 深D  1660   1660  1600  1500（注2）
注：1、除斷路器柜寬度變化外，其余柜寬均為800。
     2、電纜進出線深度為1660。
開關柜主要技術參數
 項目  單位  數據
 額定電壓  KV  3.6，7.2，12
 額定絕緣水平  1min工頻耐受電壓
  雷電沖擊電壓（金波） 		 KV
  KV 		 24，32，42
  40，60，75
 額定頻率
 額定電流
 主母線額定電流
 分支母線額定電流
 4秒熱穩定電流（有效值）
 額定動穩定電流（峰值）* 		 Hz
  A
  A
  A
  KA
  KA 		   50
  5-3150
  1600，2000，2500，3150
  630，1250，1600，2000，2500，3150
  16，20，25，31.5，40，50
  40，50，63，80，100，125
 防護等級  外殼為IP4X，斷路器室門打開為IP2X
注：電流互感器的短路容量應單獨考慮配置的斷路器型號.

 公司名稱  C-H  ABB  SIEMENS  通用GE  三菱  國產
 型號  W-VAC  Vd4  3AH5  ZN28GE、VB2  VPR  VS1、ZN28、ZN63…
